Salut! En tant que fournisseur de relais 12 V CC, on me pose souvent des questions sur la fréquence de commutation maximale de ces astucieux petits appareils. Alors, allons droit au but et décomposons ce que vous devez savoir.
Tout d’abord, qu’est-ce qu’un relais 12VDC exactement ? Eh bien, c'est un interrupteur électromagnétique qui utilise une source d'alimentation en courant continu (CC) de 12 volts pour contrôler un circuit. Ces relais sont extrêmement polyvalents et peuvent être trouvés dans toutes sortes d'applications, des systèmes automobiles aux panneaux de commande industriels.
Passons maintenant à la grande question : quelle est la fréquence de commutation maximale ? La fréquence de commutation maximale d'un relais 12 V CC dépend de plusieurs facteurs. L’un des plus importants est le type de relais. Il existe différents types de relais 12 V CC, tels que les relais électromécaniques et les relais statiques, et chacun a ses propres limites en matière de fréquence de commutation.
Relais électromécaniques
Les relais électromécaniques sont le type de relais traditionnel. Ils utilisent un électro-aimant pour déplacer physiquement un ensemble de contacts afin d'ouvrir ou de fermer un circuit. Le mouvement mécanique de ces contacts prend du temps, ce qui limite la fréquence de commutation.
Généralement, la fréquence de commutation maximale d'un relais électromécanique 12 V CC varie de quelques Hz à quelques centaines de Hz. Par exemple, un relais électromécanique 12 V CC à usage général peut avoir une fréquence de commutation maximale d'environ 10 à 100 Hz. En effet, les contacts ont besoin de temps pour se mettre en position et se stabiliser avant que le prochain changement puisse se produire. Si vous essayez de commuter le relais trop rapidement, les contacts risquent de ne pas s'ouvrir ou se fermer complètement, ce qui entraînerait un arc électrique, une usure des contacts et éventuellement une défaillance du relais.
La conception physique du relais joue également un rôle. Les relais dotés de contacts plus grands ou de structures mécaniques plus complexes ont généralement des fréquences de commutation maximales plus faibles. En effet, la masse plus importante des pièces mobiles met plus de temps à accélérer et à décélérer, ce qui augmente le temps entre chaque commutation.
Relais statiques
D'un autre côté, les relais statiques (SSR) constituent une alternative plus moderne. Au lieu d'utiliser des contacts mécaniques, ils utilisent des dispositifs semi-conducteurs comme des thyristors ou des transistors pour commuter le circuit. Puisqu'il n'y a pas de pièces mobiles, les relais statiques peuvent commuter beaucoup plus rapidement que les relais électromécaniques.
Un relais statique 12 V CC peut avoir une fréquence de commutation maximale pouvant atteindre plusieurs kHz, voire plus dans certains cas. Certains relais statiques 12 V CC hautes performances peuvent commuter à des fréquences de 10 kHz ou plus. Cela les rend idéaux pour les applications où une commutation à grande vitesse est requise, comme dans certains circuits d'alimentation ou dans certains types de systèmes de contrôle.
Cependant, les relais statiques présentent également leurs propres inconvénients. Ils peuvent générer plus de chaleur que les relais électromécaniques, notamment à des fréquences de commutation élevées. Cela signifie qu’ils ont souvent besoin d’un dissipateur thermique approprié pour éviter la surchauffe et garantir un fonctionnement fiable.
Autres facteurs affectant la fréquence de commutation
Outre le type de relais, d'autres facteurs peuvent affecter la fréquence de commutation maximale d'un relais 12 V CC.
Type de charge
Le type de charge connectée au relais est crucial. Les charges résistives, telles que les ampoules à incandescence ou les éléments chauffants, sont relativement faciles à commuter pour un relais. Ils ne posent pas beaucoup de problèmes, même à des fréquences de commutation relativement élevées.
Cependant, les charges inductives, comme les moteurs ou les solénoïdes, sont une autre histoire. Les charges inductives génèrent une force électromotrice (force électromotrice) lorsque le circuit est ouvert ou fermé. Cette force électromagnétique inverse peut provoquer des arcs électriques entre les contacts du relais, ce qui peut endommager les contacts et limiter la fréquence de commutation. Pour gérer les charges inductives, des circuits de protection spéciaux, tels que des circuits d'amortissement, sont souvent nécessaires.
Matériel de contact
Le matériau utilisé pour les contacts du relais affecte également la fréquence de commutation. Différents matériaux de contact ont des propriétés différentes en termes de conductivité, de résistance aux arcs électriques et de résistance à l'usure. Par exemple, les matériaux de contact à base d'argent sont connus pour leur bonne conductivité et leur faible résistance de contact, mais ils peuvent être plus sujets à l'oxydation et à l'usure à des fréquences de commutation élevées.
Applications et exigences de fréquence de commutation
L'exigence de fréquence de commutation maximale varie en fonction de l'application.
Applications automobiles
Dans les systèmes automobiles, les relais 12 V CC sont couramment utilisés pour contrôler diverses fonctions telles que les phares, les essuie-glaces et les vitres électriques. Pour ces applications, la fréquence de commutation est généralement relativement faible, généralement comprise entre quelques Hz et plusieurs dizaines de Hz. En effet, ces fonctions ne nécessitent pas de commutation rapide.
Automatisation industrielle
Dans le domaine de l'automatisation industrielle, les exigences peuvent être beaucoup plus exigeantes. Par exemple, dans un système de contrôle de bande transporteuse, un relais 12 V CC peut devoir s'allumer et s'éteindre à une fréquence relativement élevée pour contrôler la vitesse et le mouvement du convoyeur. Dans de tels cas, un relais statique avec une fréquence de commutation plus élevée pourrait être un meilleur choix.
Notre gamme de produits
En tant que fournisseur de relais 12 V CC, nous proposons une large gamme de relais pour répondre aux différentes exigences de fréquence de commutation. Que vous ayez besoin d'un relais électromécanique fiable pour les applications basse fréquence ou d'un relais statique haute performance pour la commutation à grande vitesse, nous avons ce qu'il vous faut.

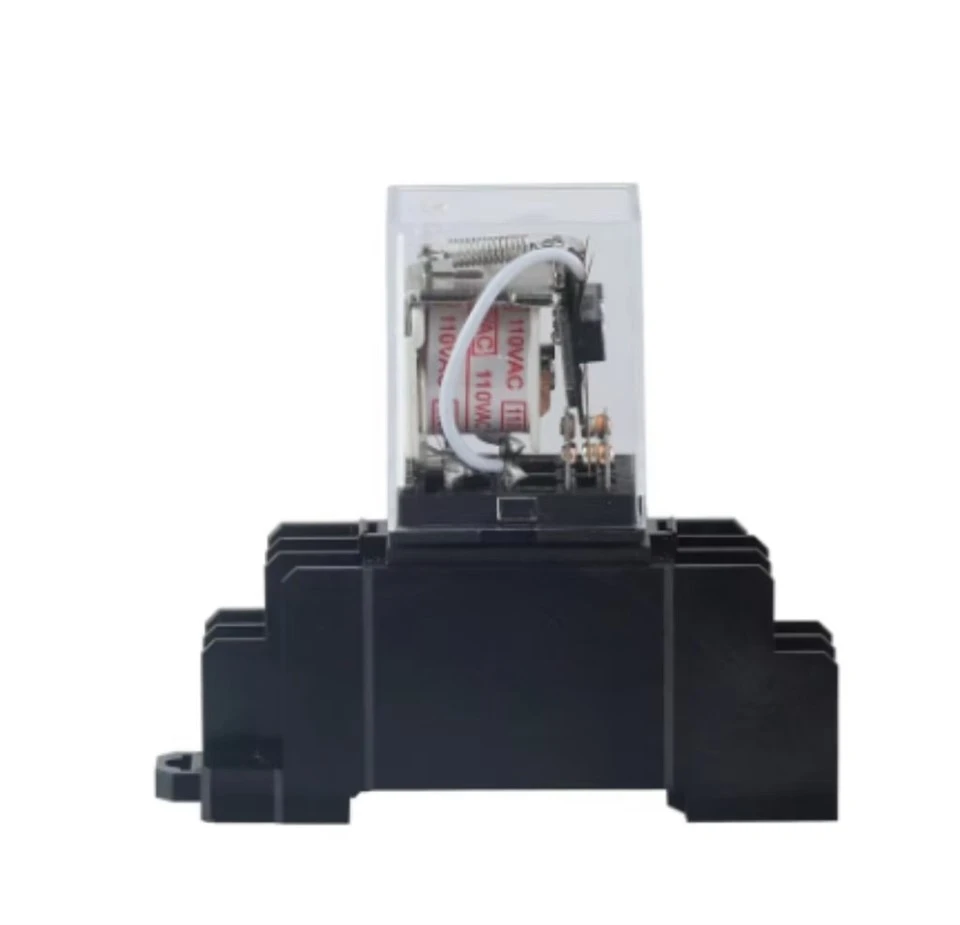

Consultez notreRelais DC24V à 8 broches,Relais 24v 8 broches, etRelais de démarrage 24 Vqui font partie de notre gamme de produits de haute qualité. Ces relais sont conçus pour fournir des performances fiables dans diverses applications.
Conclusion
En conclusion, la fréquence de commutation maximale d'un relais 12 V CC dépend du type de relais (électromécanique ou statique), du type de charge, du matériau de contact et des exigences spécifiques de l'application. Les relais électromécaniques sont parfaits pour les applications basse fréquence, tandis que les relais statiques sont mieux adaptés à la commutation à grande vitesse.
Si vous êtes à la recherche de relais 12 V CC et que vous avez des questions sur la fréquence de commutation ou tout autre aspect de nos produits, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver le relais parfait pour vos besoins. Que vous soyez un ingénieur automobile, un expert en automatisation industrielle ou simplement un passionné de bricolage, nous pouvons vous proposer les bonnes solutions. Contactez-nous pour démarrer une négociation d'achat et obtenir les meilleurs relais 12VDC pour vos projets.
Références
- "Manuel des relais" par Eaton Corporation
- "Relais électriques : principes et applications" par AJ Marston
