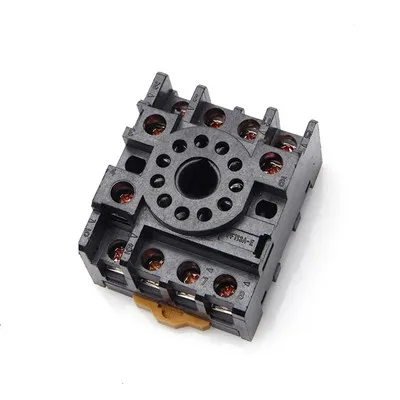

Les supports de relais sont des composants essentiels dans les systèmes électriques et électroniques, servant d'interface entre les relais et le circuit imprimé ou le panneau. Ils fournissent une connexion sécurisée et fiable, permettant une installation, un remplacement et une maintenance faciles des relais. En tant que fournisseur de prises relais, je comprends l'importance de choisir la bonne prise relais pour votre application spécifique. Dans cet article de blog, je partagerai quelques facteurs clés à prendre en compte lors de la sélection d'une prise de relais appropriée.
Configuration des broches
La configuration des broches d'une prise relais est l'un des facteurs les plus critiques à prendre en compte. Il doit correspondre à la disposition des broches du relais que vous comptez utiliser. Les supports de relais sont disponibles en différents nombres de broches, tels que 8 broches, 11 broches et 12 broches, entre autres. Par exemple, si vous utilisez un relais à 8 broches, vous avez besoin d'unRetard de relais, prise à 8 broches. De même, pour un relais de retard de cycle à 11 broches, lePrise de relais de retard de cycle à 11 brochesest le choix approprié. Et si vous avez un relais à 12 broches, unPrise de relais blanche à 12 brochessera nécessaire.
Courants et tensions nominales
Un autre aspect crucial concerne le courant et la tension nominales de la prise relais. Ces valeurs nominales déterminent la quantité de courant électrique et de tension que la prise peut gérer en toute sécurité. Il est essentiel de sélectionner une prise dont les valeurs nominales sont égales ou supérieures aux exigences de votre relais et du circuit. L'utilisation d'une prise de courant inférieur peut entraîner une surchauffe, des pannes électriques et même présenter un risque pour la sécurité. Par exemple, dans une application industrielle à haute puissance, une prise de relais avec des valeurs nominales de courant et de tension élevées est nécessaire pour garantir un fonctionnement fiable.
Matériau et construction
Le matériau et la construction de la prise relais jouent un rôle important dans sa durabilité et ses performances. Des matériaux de haute qualité, tels que les polymères thermoplastiques ou la céramique, sont couramment utilisés en raison de leurs excellentes propriétés d'isolation électrique, de leur résistance mécanique et de leur résistance à la chaleur et aux produits chimiques.
- Douilles thermoplastiques: Les douilles thermoplastiques sont légères, rentables et faciles à fabriquer. Ils conviennent à un large éventail d'applications, notamment les appareils électroménagers, l'électronique automobile et les systèmes de contrôle industriels généraux.
- Douilles en céramique: Les douilles en céramique, en revanche, sont plus robustes et peuvent résister à des températures plus élevées. Ils sont souvent utilisés dans des applications où une résistance à haute température est requise, comme dans les alimentations électriques et les fours industriels.
Style de montage
Les supports de relais sont disponibles dans différents styles de montage et le choix dépend des exigences spécifiques de votre application.
- Montage sur PCB: Les supports de montage pour circuits imprimés (PCB) sont conçus pour être soudés directement sur le circuit imprimé. Ils sont couramment utilisés dans les appareils électroniques où l’espace est limité et où une conception compacte est requise. Les prises de montage PCB offrent une connexion stable et fiable, ce qui les rend idéales pour les circuits haute densité.
- Montage sur panneau: Les prises de montage sur panneau sont utilisées lorsque le relais doit être monté sur un panneau de commande ou un boîtier. Ils ont généralement une bride ou un autre moyen de fixation au panneau, permettant une installation et un accès faciles. Les prises pour montage sur panneau conviennent aux applications où un remplacement ou une maintenance fréquente du relais est nécessaire.
- Montage sur rail DIN: Les prises de montage sur rail DIN sont conçues pour être montées sur un rail DIN, un rail métallique standard utilisé dans les armoires de commande électrique. Ce style de montage permet une installation et un retrait rapides et faciles de la prise relais, ce qui le rend pratique pour les systèmes de contrôle industriels et les applications d'automatisation.
Considérations environnementales
L'environnement de fonctionnement de la prise relais doit également être pris en compte.
- Température et humidité: Dans des environnements à haute température ou à forte humidité, le matériau de la douille doit être capable de résister aux conditions. Par exemple, dans un climat tropical ou dans une usine de fabrication dotée de machines à haute température, une prise offrant une bonne résistance à la chaleur et à l'humidité est nécessaire.
- Exposition à la poussière et aux produits chimiques: Si la prise relais est exposée à la poussière, à la saleté ou à des produits chimiques, elle doit être dotée d'un boîtier de protection ou être constituée de matériaux résistants à ces contaminants. Dans les environnements industriels, des prises avec des boîtiers scellés ou en plastique résistant aux produits chimiques sont souvent utilisées.
Compatibilité avec les types de relais
Différents types de relais peuvent nécessiter des conceptions de prises spécifiques. Par exemple, les relais statiques (SSR) ont des caractéristiques électriques différentes de celles des relais électromécaniques. Les relais statiques peuvent nécessiter des prises avec des connexions à faible capacité et à haute impédance pour minimiser les interférences électriques. Assurez-vous que la prise que vous choisissez est compatible avec le type de relais que vous utilisez.
Coût et disponibilité
Le coût est toujours un facteur à prendre en compte dans toute décision d'achat. Cependant, il est important de ne pas sacrifier la qualité au profit des économies. Bien que les prises de relais à faible coût puissent sembler attrayantes, elles peuvent ne pas avoir les mêmes performances et la même fiabilité que les alternatives de qualité supérieure. De plus, tenez compte de la disponibilité du socket. Choisissez un fournisseur capable de fournir la prise souhaitée dans les délais et disposant d'un bon stock de pièces.
Qualité et certification
Pour garantir la fiabilité et la sécurité de la prise relais, il est important de choisir un produit répondant aux normes de qualité et certifications internationales. Recherchez des prises conformes aux normes UL (Underwriters Laboratories), CE (Conformité Européenne) ou à d'autres normes pertinentes. Ces certifications indiquent que le produit a été testé et répond aux critères de sécurité et de performance requis.
Conclusion
Le choix d'une prise relais adaptée est une décision cruciale qui peut avoir un impact sur les performances, la fiabilité et la sécurité de vos systèmes électriques et électroniques. En prenant en compte des facteurs tels que la configuration des broches, les valeurs nominales de courant et de tension, les matériaux et la construction, le style de montage, les conditions environnementales, la compatibilité avec les types de relais, le coût, la disponibilité et la certification de qualité, vous pouvez faire un choix éclairé.
En tant que fournisseur de prises relais, je m'engage à fournir des produits de haute qualité qui répondent aux divers besoins de nos clients. Si vous recherchez la prise relais adaptée à votre application, n'hésitez pas à me contacter pour plus d'informations et pour discuter de vos besoins spécifiques. Nous sommes là pour vous aider à trouver la meilleure solution pour vos projets électriques et électroniques.
