Comment tester et inspecter les relais pour l'assurance qualité

Vous devez suivre des étapes claires pour les tests de relais. Cela aide votre équipement à bien fonctionner. Lorsque vous effectuez des tests de relais étape par étape, vous vérifiez s'ils protègent votre système électrique. Le processus imite de vrais problèmes électriques et différents signaux. Cela vous permet de voir si votre relais peut gérer des situations difficiles et maintenir la sécurité.

Si vous utilisez un processus simple, vous pouvez facilement tester et vérifier les relais.

Points clés à retenir

Testez les relais étape par étape pour assurer la sécurité et le bon fonctionnement de l'équipement.

Utilisez des outils importants comme un multimètre pour vérifier la résistance et la continuité de la bobine. Cela permet de garantir que les relais fonctionnent correctement.

Donnez la priorité à la sécurité en suivant les règles et en portant un équipement de sécurité. Cela aide à éviter les accidents lors des tests.

Examinez attentivement les relais pour détecter des dommages ou des fils desserrés avant de tester.

Testez souvent les relais avant l'installation, après les mises à niveau et pendant la maintenance. Cela permet de détecter les problèmes plus tôt.

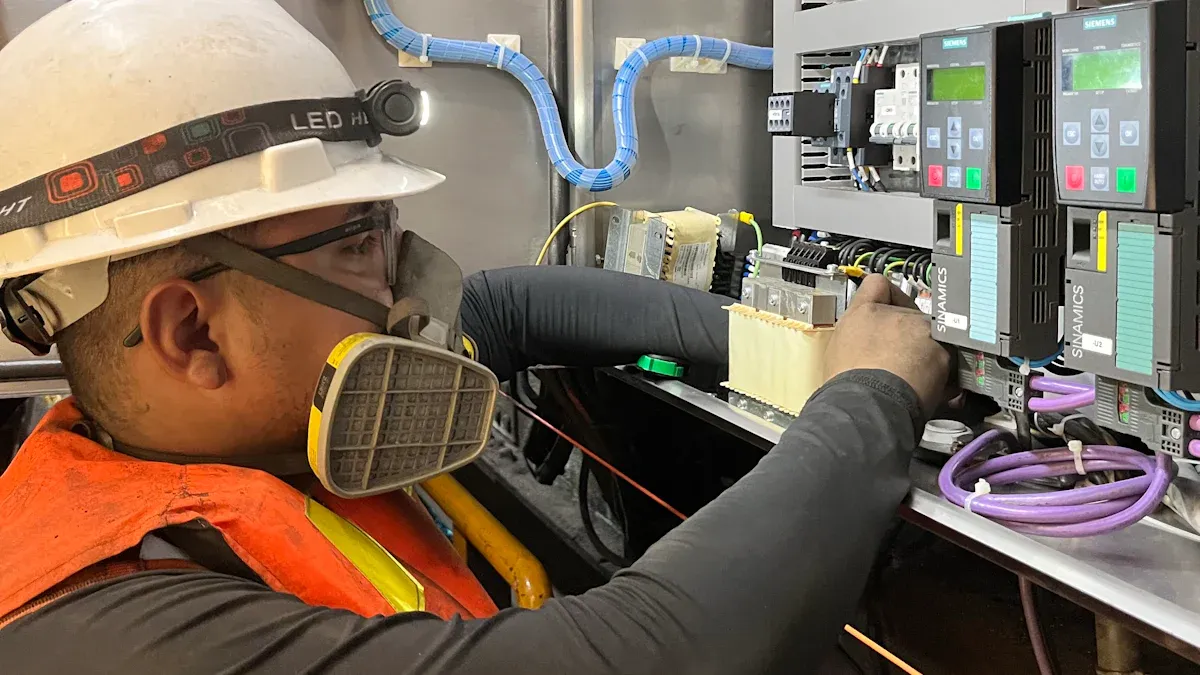

Outils et sécurité pour les tests de relais

Outils de test essentiels

Vous avez besoin d'outils spéciaux pour tester les relais. Un multimètre est très important. Lorsque vous choisissez un multimètre, vérifiez ces éléments :

La plage de tension CC facilite les circuits de contrôle.

La plage de résistance vous permet de vérifier la bobine.

Le test de continuité émet un bip s'il est connecté.

Le test de diode vérifie si la bobine est saine.

True RMS donne des lectures plus correctes.

La catégorie de sécurité (comme CAT III 600 V) vous protège.

Il doit suivre des règles telles que la CEI 61010-1.

Il doit être précis en termes de tension et de résistance.

Une bonne qualité de construction et une garantie sont utiles.

La connexion PC ou l'enregistrement des données facilitent davantage de contrôles.

Vous avez besoin d'une bonne assistance et de pièces-faciles à-trouver.

Les schémas de câblage montrent comment les broches du relais sont configurées. Ces diagrammes vous aident à voir comment les relais utilisent de petits signaux pour contrôler des courants importants. Vous pouvez consulter des exemples de diagrammes pour voir différents types de relais. Cela vous aide à trouver les problèmes plus rapidement.

Précautions de sécurité

Rester en sécurité est très important lors du test des relais. Vous devez suivre les règles de sécurité pour vous protéger ainsi que vos outils. Le tableau ci-dessous répertorie quelques règles importantes et ce qu'elles couvrent :

Il faut également faire attention aux dangers. Le tableau ci-dessous montre certains dangers et comment rester en sécurité :

Astuce : vérifiez toujours vos outils et votre espace de travail avant de commencer. Cela aide à arrêter les accidents et améliore votre travail.

Étapes d'inspection visuelle

Vérification des dommages

Regardez le relais avant de le tester. Utilisez vos yeux et une lampe de poche. Cela vous aide à détecter les problèmes plus tôt. Vérifiez s'il y a des fissures ou des pièces cassées. Recherchez des taches brûlées ou des couleurs étranges. Assurez-vous que toutes les broches sont serrées et non desserrées. Si vous constatez des dommages, n'utilisez pas le relais. De mauvais relais peuvent briser l'équipement ou provoquer un danger. Détecter les problèmes à un stade précoce peut mettre fin à des problèmes plus importants.

Astuce : vérifiez le haut et le bas du relais. Les dommages peuvent se cacher dans des endroits inattendus.

Identification des broches de relais

Vous devez savoir ce que fait chaque broche avant de tester. Les relais ont des dispositions de broches différentes. Utilisez la fiche technique pour en savoir plus sur les broches. Recherchez les étiquettes sur le relais. Vous pouvez utiliser un multimètre pour vérifier les connexions. Le tableau ci-dessous montre les types de relais et les moyens de trouver les broches :

Vérifiez toujours la disposition des broches avant de connecter quoi que ce soit. Cela garantit la sécurité et l’exactitude de vos tests.

Procédures de test des relais

Test de résistance de bobine

Commencez par vérifier la résistance de la bobine. Cela vous aide à savoir si la bobine du relais fonctionne. Suivez ces étapes :

Utilisez le schéma de câblage pour trouver les bornes de la bobine.

Assurez-vous que le relais n'est pas alimenté.

Réglez votre multimètre sur Ohms (Ω).

Touchez les fils aux bornes de la bobine.

Regardez la lecture. Une bonne bobine affiche un nombre qui n'est pas zéro ou "OL" (au-dessus de la limite).

Comparez votre lecture avec les valeurs du tableau ci-dessous.

Astuce : Si vous voyez zéro ou « OL », la bobine est peut-être cassée. Vous devriez vous procurer un nouveau relais.

Test de continuité des contacts

Vérifiez si les contacts du relais s'ouvrent et se ferment correctement. Utilisez le mode continuité sur votre multimètre. Voici comment :

Mettez votre multimètre en mode continuité. Il émettra un bip pour un circuit complet.

Pour un relais à 5 broches, touchez les broches 30 et 87a. Le compteur devrait émettre un bip. Cela signifie que la connexion normalement fermée fonctionne.

Touchez les sondes aux broches 30 et 87. Le compteur ne doit pas émettre de bip. Cela signifie que la connexion normalement ouverte est ouverte.

Si vous entendez un bip entre la broche 30 et la broche 87 lorsque le relais est désactivé, le relais est défectueux.

Connectez une pile 9 V aux broches de la bobine (broche 86 et broche 85). Écoutez un clic. Cela signifie que le relais fonctionne.

Une fois sous tension, touchez les sondes aux broches 30 et 87. Le compteur doit émettre un bip. Cela signifie que le circuit est fermé.

Pour un relais à 5 broches, vérifiez à nouveau les broches 30 et 87a. Le compteur ne doit pas émettre de bip. Cela signifie que le circuit normalement fermé est ouvert.

Remarque : Si vous n'entendez pas de clic ou si les lectures sont erronées, le relais peut présenter des soudures de contact, des piqûres, une bobine grillée ou des problèmes mécaniques.

Dans-Test de relais de circuit

Vous pouvez tester les relais sans les retirer. Cela fait gagner du temps et montre comment le relais fonctionne dans la vie réelle. Voici quelques conseils :

Utilisez un outil tel que la sonde Bartol Mag-pour effectuer des tests faciles. Vous n'avez pas besoin de dévisser ou de dessouder quoi que ce soit.

La sonde Mag-vous aide à savoir si le problème est électrique ou mécanique.

Vous pouvez utiliser cet outil dans de nombreux endroits, même dans des endroits difficiles comme le pétrole et le gaz.

Les grandes entreprises utilisent cet outil car il fonctionne bien dans les endroits chauds ou froids.

Astuce : Les tests de relais en circuit- donnent souvent de meilleurs résultats, car vous voyez comment le relais fonctionne avec d'autres pièces.

Interprétation des résultats

Vous devez savoir ce que signifient les lectures de votre multimètre. Voici les signes à rechercher :

Réglez votre multimètre en mode test de continuité.

Pour les contacts normalement fermés (NC) :

Placez les sondes sur les bornes NC. Le multimètre devrait émettre un bip.

Allumez le relais. Le multimètre devrait cesser de biper.

Pour les contacts normalement ouverts (NO) :

Mettez les sondes sur les bornes NO. Le multimètre ne doit pas émettre de bip.

Allumez le relais. Le multimètre devrait émettre un bip.

Si vos résultats ne sont pas clairs, essayez ces idées :

Légende : testez toujours à nouveau si vous constatez des résultats étranges. De bons tests de relais vous aident à détecter rapidement les problèmes et à assurer la sécurité de votre système.

Dépannage et pannes de relais

Problèmes courants

Les relais peuvent cesser de fonctionner de plusieurs manières. Cela dépend de ce qu’ils contrôlent et de l’endroit où ils sont utilisés. Certains relais fonctionnent avec des charges capacitives, des lampes ou des moteurs. Chaque type a ses propres problèmes. Le tableau ci-dessous répertorie quelques échecs courants :

D'autres facteurs peuvent également rendre les relais moins fiables. Vous devez faire attention à ceux-ci :

Les changements de température peuvent provoquer une dilatation ou un rétrécissement des pièces.

Une humidité élevée peut laisser l’eau pénétrer à l’intérieur et causer des problèmes.

Les interférences électromagnétiques provenant d'autres machines peuvent faire fonctionner les relais.

Une altitude élevée signifie moins d’air, donc les arcs sont plus difficiles à arrêter.

Les vibrations ou les chocs peuvent faire bouger les contacts du relais ou ne pas fonctionner correctement.

Les anciens relais peuvent ne pas fonctionner comme ils le devraient. Ils pourraient ne pas trébucher en cas de besoin ou trébucher trop facilement. Si les réglages sont erronés, les relais peuvent se déclencher sans raison. Parfois, les relais ne fonctionnent pas bien ensemble. Cela peut provoquer de grosses pannes de courant.

Astuce : testez souvent vos relais. Cela vous aide à détecter les problèmes avant qu’ils ne s’aggravent.

Que faire si un relais échoue

Si un relais cesse de fonctionner, vous avez besoin d'un plan. Voici les étapes pour vous aider à résoudre ce problème :

Apprenez ce que le relais doit faire.

Découvrez le modèle de relais et ses réglages.

Vérifiez si le relais a une bonne puissance et des fils serrés.

Assurez-vous que les paramètres conviennent à votre système.

Regardez les fils d'entrée et de sortie pour voir s'ils sont connectés.

Vérifiez les enregistrements ou les journaux pour trouver des modèles.

Utilisez des tests d'injection secondaire pour voir comment le relais agit en cas de faux défauts.

Regardez comment le relais fonctionne avec d'autres relais.

Demandez à des experts ou lisez des manuels si vous avez besoin d’aide.

Notez ce que vous trouvez et comment vous y remédier.

Vous pouvez également étudier les relais défaillants pour éviter de futurs problèmes. Essayez l'analyse des courts-circuits et vérifiez les courbes temps-courant. Utilisez les mathématiques de réglage des relais et regardez les diagrammes. Ces étapes aident votre système à mieux fonctionner et à durer plus longtemps. Ils rendent également plus sûre et plus facile la croissance de votre système.

Remarque : Des vérifications et des études minutieuses vous aident à éviter que des problèmes ne se reproduisent et à assurer la sécurité de votre système.

Si vous testez les relais étape par étape, votre système fonctionne mieux. La vérification des relais vous aide souvent à détecter rapidement les problèmes. Cela peut permettre d'économiser de l'argent sur les réparations. De bons moyens de tester les relais sont l’étalonnage, la vérification de leur fonctionnement et la rédaction des résultats. Les relais durent plus longtemps si vous choisissez le bon, ne les commutez pas trop et utilisez une protection contre les surtensions.

Planifiez des contrôles réguliers pour assurer la sécurité et le bon fonctionnement de votre équipement.
