Fonctions des relais temporisés dans le guide de l'automatisation industrielle 2025

Un timing précis n'est pas seulement appréciable dans l'automatisation industrielle ;-il est absolument essentiel. Les relais temporisés (TDR) ont un objectif clé : ils créent des intervalles de temps contrôlés dans les circuits électriques. Considérez-les comme le cerveau qui prend des décisions simples en matière de timing. Ils veillent à ce que les processus se déroulent dans le bon ordre, exactement au bon moment.

Ces composants maintiennent les machines automatisées sûres, efficaces et correctement séquencées. Les systèmes de contrôle modernes utilisent souvent des contrôleurs logiques programmables (PLC). Mais les relais temporisés restent vitaux car ils sont robustes, abordables et fonctionnent de manière indépendante. Cela en fait des outils essentiels dans tout panneau de contrôle.

Ce guide vous plonge dans le monde des relais temporisés. Nous explorerons leur fonctionnement, examinerons leurs fonctions les plus importantes et vous donnerons des conseils pratiques basés sur une expérience réelle.

Voici ce que vous découvrirez :

Les principes de base des relais temporisés et pourquoi ils sont importants.

La principale différence entre les modes de délai d'activation-et de délai d'arrêt-.

Explications étape-par-du fonctionnement des TDR dans des applications critiques telles que le démarrage de moteurs étoile-triangle et le contrôle séquentiel des convoyeurs.

Un aperçu complet d’autres utilisations industrielles importantes.

Une liste de contrôle pratique pour choisir le relais adapté à vos besoins spécifiques.

Que sont les relais temporisés ?

La fonction principale

Un relais temporisé est simplement un relais de commande avec-temporisation intégrée. Sa tâche principale est de contrôler les événements en fonction du temps.

Il fonctionne en retardant l'activation de ses contacts de sortie. Ce délai peut se produire une fois que le relais est sous tension ou après une coupure de courant. Le timing spécifique dépend du type de relais que vous utilisez.

Ce simple délai rend le TDR incroyablement utile pour la logique d'automatisation.

Pourquoi ils sont indispensables

Il y a trois raisons principales pour lesquelles ces relais sont si importants dans l'automatisation industrielle moderne : la sécurité, l'efficacité et le séquençage.

La sécurité passe avant tout. Les TDR empêchent que des opérations dangereuses se produisent en même temps. Par exemple, ils garantissent que le contacteur avant d'un moteur ne peut pas s'enclencher tant que le contacteur inverse est toujours actif. Cela évite les courts-circuits électriques catastrophiques.

L’efficacité vient ensuite. Ils optimisent les cycles des machines et réduisent le gaspillage d’énergie. L'exemple le plus courant est celui des démarreurs étoile-triangle. Ceux-ci utilisent un TDR pour réduire la surtension massive lors du démarrage des gros moteurs. Cela réduit la demande de pointe en électricité.

Le séquençage garantit que les étapes du processus se déroulent dans le bon ordre. Dans un système de convoyeur à plusieurs -étages, un TDR s'assure que la bande en aval fonctionne avant que la bande en amont ne commence à alimenter le matériau. Cela évite les-empilements et les dommages au produit.

On-Délai d'activation ou arrêt-Principes du délai

Vous devez comprendre deux modes de synchronisation fondamentaux pour utiliser correctement les relais temporisés : le délai d'activation et le délai de désactivation. Ces deux principes couvrent la plupart des applications du TDR. Comprendre les applications de relais temporisés, la synchronisation des démarreurs étoile-triangle, les relais de coupure retardés, les séquences d'automatisation industrielle, les concepts de retard à l'arrêt-et à l'allumage-est crucial pour une mise en œuvre correcte.

Activé-minuteries

Un temporisateur à l'activation-est également appelé relais « délai à la mise sous tension » ou « délai à la fermeture ». Son fonctionnement est simple et intuitif.

Lorsque vous appliquez une tension de commande à la bobine de la minuterie, le chronométrage démarre immédiatement. Mais les contacts de sortie restent dans leur position normale. Ce n'est qu'une fois le temps prédéfini écoulé que les contacts changent d'état. Les contacts normalement ouverts se ferment et les contacts normalement fermés s'ouvrent.

Pensez à un four à micro-ondes. Vous mettez sous tension, réglez l’heure et appuyez sur Démarrer. Le processus de cuisson commence immédiatement. Mais l’alerte « ding » ne se produit qu’une fois le compte à rebours terminé.

Les contacts restent dans cet état activé tant que la bobine est alimentée. Lorsque vous coupez l'alimentation, les contacts reviennent instantanément à la normale et la minuterie se réinitialise.

Une utilisation typique consiste à laisser un élément chauffant atteindre sa température de fonctionnement avant de démarrer un ventilateur. Cela garantit que seul l’air chaud circule.

Désactivé-minuteries

Un temporisateur d'arrêt-fonctionne dans le sens inverse. On l'appelle également "délai à la mise hors tension-", "délai à la pause" ou "délai à la désactivation réelle-".

Lorsque vous appliquez une tension de commande à la bobine, ses contacts de sortie changent instantanément d'état. Le compte à rebours ne démarre pas encore. Il agit simplement comme un relais de contrôle ordinaire.

La fonction de synchronisation ne commence que lorsque vous supprimez la tension de commande de la bobine. A ce moment-là, le chronométrage démarre, mais les contacts restent dans leur état activé. Une fois le temps prédéfini écoulé, les contacts reviennent enfin à leur état normal, hors tension.-.

Cela fonctionne comme le plafonnier intérieur d’une voiture qui reste allumé quelques secondes après que vous avez fermé la porte. Cela vous laisse le temps de trouver le contact. La gâchette (fermeture de la porte) supprime le signal, ce qui déclenche le délai avant que la lumière ne s'éteigne.

Une utilisation industrielle courante consiste à faire fonctionner un ventilateur de refroidissement sur un gros moteur ou à l'intérieur d'une armoire de commande pendant une durée définie après l'arrêt de la machine principale. Cela lui permet de dissiper la chaleur résiduelle et de prolonger la durée de vie opérationnelle.

Comparaison de tête-à-tête

Voici une comparaison directe des deux types de minuterie. Comprendre ce tableau est essentiel pour sélectionner le bon relais pour n'importe quelle tâche.

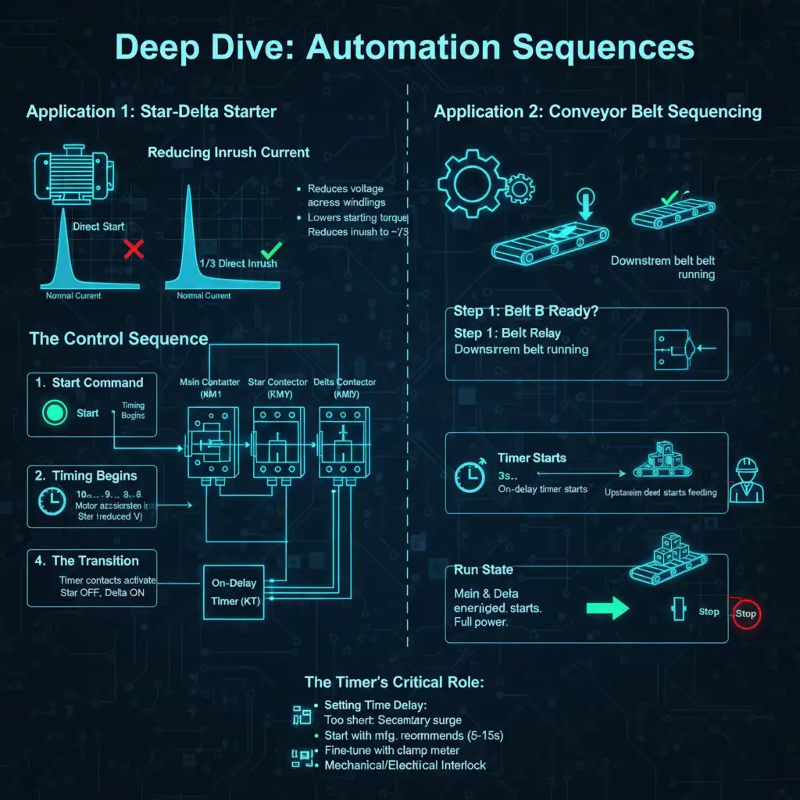

Dép Plongée : Séquences d'automatisation

La théorie est précieuse, mais la véritable expertise vient de l’application. Examinons deux des séquences industrielles les plus courantes et les plus critiques où les relais temporisés constituent l'élément de commande central : le démarrage du moteur étoile-triangle et le séquençage de la bande transporteuse.

Application 1 : Démarreur étoile-Delta

Réduire le courant d'appel

Les gros moteurs à induction triphasés- consomment d'énormes quantités de courant lorsqu'ils sont démarrés directement. Souvent 6 à 8 fois leur courant de fonctionnement normal. Cette surtension peut provoquer des chutes de tension, déclencher des disjoncteurs et créer des frais de pointe élevés de la part des sociétés de services publics.

La méthode de démarrage étoile-triangle est une solution éprouvée. Il démarre le moteur avec des enroulements connectés en configuration "étoile". Cela réduit la tension aux bornes de chaque enroulement. Il réduit considérablement le couple de démarrage et réduit le courant d'appel à environ un tiers d'un démarrage direct. Une fois que le moteur accélère, les connexions passent en configuration "delta" pour un fonctionnement à pleine -puissance. Un relais temporisé contrôle cette transition critique.

La séquence de contrôle

Il s'agit d'un processus précis en quatre -étapes contrôlées par des contacteurs et un seul temporisateur à l'allumage-.

Commande de démarrage : l'opérateur appuie sur "Démarrer". Cela alimente deux composants à la fois : le contacteur principal (qui alimente le système) et le contacteur en étoile (qui connecte les enroulements du moteur en configuration étoile).

Le chronométrage commence : en plus de la bobine du contacteur étoile, un temporisateur à l'allumage-est également mis sous tension. Le compte à rebours commence. Pendant cette période, le moteur accélère en configuration étoile, fonctionnant à tension et couple réduits.

La transition : une fois le temps prédéfini écoulé, les contacts du-minuterie de mise en marche s'activent. C'est le moment le plus critique. Le contact normalement fermé de la minuterie, qui maintenait le contacteur étoile sous tension, s'ouvre. Cela-met hors tension le contacteur étoile.

État d'exécution : presque simultanément, le contact normalement ouvert de la minuterie se ferme. Cela met sous tension le contacteur triangle, qui reconfigure les enroulements du moteur en connexion triangle. Le moteur se connecte désormais à la pleine tension de ligne et fonctionne à la puissance et à la vitesse nominales. Les contacteurs principal et triangle restent sous tension jusqu'à ce que quelqu'un émette une commande « Stop ».

Le rôle critique du minuteur

La configuration de la minuterie nécessite à la fois des connaissances théoriques et une expérience pratique.

Le réglage du délai est un exercice d’équilibre. Trop court et le moteur n'atteindra pas une vitesse suffisante (généralement 75 à 80 % de la vitesse nominale) avant le basculement. Cela crée une surtension secondaire élevée lors du passage en triangle, ce qui va partiellement à l'encontre de l'objectif du démarreur.

Trop longtemps et le moteur tourne de manière inefficace en configuration étoile pendant trop longtemps. Cela gaspille de l'énergie et peut provoquer une surchauffe si le moteur est soumis à une forte charge de démarrage. Nous commençons généralement par le temps d'accélération recommandé par le fabricant du moteur (généralement 5 à 15 secondes selon la taille et la charge du moteur). Ensuite, nous le peaufinons-sur-site en surveillant le courant du moteur avec une pince multimètre.

Un concept crucial dans cette transition est celui du « temps mort ». Il doit y avoir une brève pause contrôlée entre le moment où le contacteur étoile se désexcite-et le moment où le contacteur triangle se met sous tension. Si les deux étaient fermés en même temps, même pendant une milliseconde, cela créerait un court-circuit entre les phases d'alimentation. Il en résulte une panne explosive et dangereuse.

Ce verrouillage de sécurité fonctionne généralement de deux manières : mécaniquement (via des contacts auxiliaires de verrouillage sur les contacteurs) ou électriquement (en utilisant la disposition des contacts de la minuterie). Un contact inverseur sur la minuterie garantit l'action "pause-avant-faire". Le temps de transition est minime, généralement de 50 à 150 millisecondes. Mais c'est absolument essentiel pour un fonctionnement en toute sécurité.

Application 2 : Séquence de convoyeur

Prévenir l'accumulation de produits-

Dans la fabrication, l’emballage et la logistique, les matériaux transitent souvent par une série de bandes transporteuses. Une règle simple régit ces systèmes : les convoyeurs aval doivent fonctionner avant que les convoyeurs amont ne commencent à les alimenter. Cela évite les bourrages et les dommages du produit. Pendant l'arrêt, les convoyeurs d'alimentation doivent d'abord s'arrêter pour laisser les convoyeurs en aval se dégager.

Les relais temporisés constituent le moyen le plus simple et le plus fiable de faire respecter cette logique. Surtout dans les systèmes qui n'ont pas besoin d'un automate complet.

La séquence de démarrage

Prenons l'exemple d'un système simple à deux -convoyeurs : le convoyeur 1 alimente le produit sur le convoyeur 2. Nous utilisons des temporisateurs-pour gérer le démarrage.

Démarrage du système : un opérateur appuie sur le bouton principal "Démarrer" de la ligne.

Le convoyeur 2 démarre : le circuit de commande met immédiatement sous tension le contacteur du moteur du convoyeur 2 (le convoyeur final de la séquence). Il commence à courir.

Démarrage du temporisateur de démarrage : au même instant, le signal de commande active également un temporisateur de retard de démarrage (minuterie 1) pour le convoyeur 1. Le temps est réglé sur quelques secondes, juste assez pour que le convoyeur 2 atteigne une vitesse opérationnelle stable.

Le convoyeur 1 démarre : une fois le délai prédéfini de la minuterie 1 écoulé, ses contacts se ferment. Cela active le contacteur du moteur du convoyeur 1. Maintenant que le convoyeur 2 est prêt, le convoyeur 1 commence à y alimenter le produit. Cette logique se répercute en arrière pour tous les convoyeurs précédents.

La séquence d'arrêt

La séquence d'arrêt est tout aussi importante et utilise des temporisateurs d'arrêt-pour garantir une libération correcte de la ligne. Il s'agit d'une utilisation classique d'un relais à coupure temporisée.

Arrêt du système : l'opérateur appuie sur " Stop ». Ce signal coupe immédiatement l'alimentation du circuit de commande du premier convoyeur (Convoyeur 1).

Le convoyeur 1 s'arrête : Le moteur du convoyeur 1 s'arrête instantanément. Il n'alimente plus le nouveau produit sur le convoyeur 2.

La minuterie d'arrêt-démarre : le signal d'arrêt-met également hors tension la bobine d'une minuterie d'arrêt-(minuterie 2) qui contrôle le convoyeur 2. Le mécanisme interne de la minuterie commence le compte à rebours.

Le convoyeur 2 s'arrête : les contacts de la minuterie 2 maintiennent le contacteur du moteur du convoyeur 2 sous tension pendant le délai. Ce temps est réglé suffisamment longtemps pour que tous les produits présents sur le convoyeur 1 à l'arrêt parcourent toute la longueur du convoyeur 2 et vident le système. Une fois le temps écoulé, les contacts du temporisateur d'arrêt-s'ouvrent, arrêtant le convoyeur 2. Cela évite que les produits ne soient bloqués entre les stations, ce qui nécessiterait une intervention manuelle au prochain démarrage.

Un spectre de contrôle

Au-delà de ces deux applications fondamentales, les relais temporisés offrent des possibilités de contrôle dans d'innombrables scénarios industriels. Leur polyvalence en fait une solution incontournable pour de nombreux défis basés sur le temps.

Scénarios industriels courants

Voici plusieurs autres applications courantes dans lesquelles les TDR offrent un contrôle simple et efficace :

Refroidissement et ventilation de l'équipement : c'est parfait pour une minuterie d'arrêt-. Après la mise hors tension d'une grande machine, d'un moteur ou d'un panneau de commande fermé, un relais de retard à l'arrêt- maintient un ventilateur de refroidissement en marche pendant plusieurs minutes. Cela élimine la chaleur résiduelle, évitant ainsi le stress thermique sur les composants électroniques sensibles et prolongeant la durée de vie de l'équipement.

Systèmes de lubrification automatique : dans de nombreuses machines, les pièces ont besoin d'être lubrifiées peu de temps après le démarrage. Un temporisateur d'allumage-est parfait pour cela. Lorsque la machine démarre, le compte à rebours commence. Après une période définie (garantissant que la machine est pleinement opérationnelle), la minuterie active une pompe de lubrification pour une courte rafale prédéterminée. Cela fournit la quantité précise de lubrifiant nécessaire.

Lumière clignotante et contrôle des alarmes : pour les indicateurs d'état ou les alarmes non-critiques, un type spécifique de TDR appelé minuterie de recyclage ou relais clignotant est utilisé. Ce relais ouvre et ferme continuellement ses contacts à des intervalles définis lorsqu'il est alimenté. Cela crée des lumières clignotantes ou des alarmes sonores intermittentes sans logique complexe.

Étage de pompes et de compresseurs : les installations nécessitant une pression d'eau élevée ou un volume d'air comprimé élevé utilisent souvent plusieurs pompes ou compresseurs. Les démarrer tous en même temps créerait une énorme surtension. Les retardateurs d'activation-échelonnent leurs démarrages. Lorsque le système demande de la pression, la première pompe démarre immédiatement. Un deuxième minuteur démarre le compte à rebours et après quelques secondes, il démarre la deuxième pompe. Cela se répète pour chaque unité, lissant la charge sur le système électrique.

Distribution d'une-dose unique : lors du mélange ou du conditionnement de produits chimiques, une minuterie-one-shot est souvent utilisée. Lorsque quelqu'un appuie sur un bouton de démarrage, les contacts de la minuterie s'activent pour une durée unique et précise (comme l'ouverture d'une électrovanne pendant 1,5 seconde pour distribuer un liquide). La sortie se désactive alors-, même si le bouton de démarrage reste enfoncé. Il ne se déclenchera plus tant que le signal de démarrage ne sera pas supprimé et réappliqué-.

Choisir le bon relais

Choisir le bon relais temporisé va au-delà de la compréhension de sa fonction. Vous devez tenir compte des spécifications électriques pratiques. Une approche méthodique garantit que le composant sélectionné est sûr, fiable et adapté à son objectif. Nous utilisons une liste de contrôle pour guider ce processus de sélection.

Liste de contrôle des spécifications clés

Tenez compte de ces paramètres critiques avant de spécifier ou d'acheter un relais temporisé pour votre application.

Fonction de synchronisation

C’est la première et la plus importante décision. Avez-vous besoin d'un relais à l'allumage-, au déclenchement-, d'un recyclage (clignotant), d'un relais mono-ou d'un relais multifonction- ? Une minuterie multifonction-peut remplir plusieurs rôles, configurables via des cadrans sur son visage. Cela offre une flexibilité pour la maintenance et le stockage des stocks.

Plage de temps

De quel délai avez-vous besoin ? Les relais sont dotés de plages réglables, par exemple de 0,1 seconde à 10 secondes ou de 1 minute à 10 heures. Nous vous recommandons de choisir un relais où votre point de consigne requis se situe confortablement dans la moitié moyenne de sa plage de réglage. Cela offre généralement une meilleure précision et une meilleure résolution de réglage par rapport à l’utilisation des extrémités de l’échelle.

Tension et type de bobine

La bobine du relais est son entrée. La tension et le type de la bobine (AC ou DC) doivent correspondre à la tension du circuit de commande qui l'allume et l'éteint. Les tensions de commande courantes dans les panneaux industriels sont 24 V CC, 120 V CA et 230 V CA. Une tension de bobine incompatible ne parviendra pas à activer le relais ou le détruira instantanément.

Configuration et évaluation des contacts

Les contacts sont la sortie du relais -l'interrupteur qui contrôle la charge. Celui-ci comporte deux parties :

Configuration : De quel type de commutateur avez-vous besoin ? Un contact normalement ouvert (NO) se ferme lorsqu'il est activé. Un contact normalement fermé (NC) s'ouvre lorsqu'il est activé. Un jeu de contacts inverseurs fournit les deux, communément appelés unipolaire double jet (SPDT) ou bipolaire double jet (DPDT) pour deux jeux de contacts.

Évaluation : Il s'agit d'un paramètre de sécurité critique. Les contacts doivent être conçus pour gérer la tension et le courant de la charge qu'ils commutent. Par exemple, si vous commutez une bobine de démarreur de moteur de 5 - ampères à 120 V CA, les contacts du relais doivent être évalués pour au moins 5 ampères à 120 V CA (ou plus, comme 10 A à 250 V CA). Des contacts sous-estimés entraînent une défaillance prématurée, des arcs électriques et un risque potentiel d'incendie.

Style de montage

Comment le relais sera-t-il physiquement installé dans le panneau de commande ? Le style le plus courant est le montage sur rail DIN, qui permet au relais de s'enclencher sur un rail standard. D'autres options incluent des relais enfichables-qui s'insèrent dans les bases de prise (ce qui facilite le remplacement) et des relais-montés sur panneau sécurisés via une découpe dans la porte du panneau.

Environnement opérationnel

Enfin, considérez les conditions dans lesquelles le relais fonctionnera. Les relais standards fonctionnent bien dans les salles de contrôle propres et à température contrôlée. Pour les ateliers, les enceintes extérieures ou les équipements mobiles, vous devez tenir compte des plages de température ambiante, de l'humidité et des niveaux de vibrations auxquels le relais sera confronté. Le choix d'un composant-de qualité industrielle est essentiel pour la fiabilité dans les environnements difficiles.

L'importance intemporelle

Un élément fondamental

À une époque dominée par les contrôleurs numériques complexes et les systèmes en réseau, le modeste relais temporisé prouve la puissance d'une conception fondamentale et robuste. Il constitue la pierre angulaire de l’automatisation industrielle. Il fournit un contrôle critique pour le verrouillage de sécurité, le séquencement des processus et l'efficacité énergétique.

Notre exploration a montré qu’une compréhension claire de ses principes fondamentaux est essentielle pour libérer son potentiel. En particulier la distinction entre les fonctions de délai d'activation et de délai d'arrêt. Du timing précis d'un démarreur de moteur étoile-triangle à la précision logique d'un système de convoyeur, le TDR offre un contrôle simple, fiable et rentable-.

Les automates peuvent certainement remplir toutes ces fonctions de synchronisation. Mais le relais temporisé continue de prospérer. Pour les tâches autonomes, les mises à niveau simples de machines ou en tant que composant de sécurité-au sein de systèmes plus vastes, sa simplicité est sa plus grande force. Le relais temporisé est bien plus qu’un simple composant. Il s'agit d'un élément fondamental qui prouve qu'en matière d'automatisation, un timing précis et fiable est et sera toujours essentiel.
